Шпильки

Производители шпилек и гаек:

ООО "ПКФ "Внедрение" г. Курган,

ООО КЗ "ТЕХНОСТАНДАРТ" г. Благовещенск,

ООО "Уральский завод Промметиз" г. Екатеринбург.

#	Наименование
1	Шпильки ГОСТ 9066-75
2	Шпильки ОСТ 26-2040-96

Шпилька ГОСТ 9066-75 для фланцевых соединений.

Настоящий стандарт распространяется на шпильки односторонние и двусторонние для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Материал и покрытие

В качестве материала для изготовления шпильки ГОСТ 9066-75 может использоваться:

09Г2С; 12X18H10T; 14Х17Н2; 20X13; 25Х2М1Ф; 40Х; А4; SS; Углеродистая сталь;

К углеродистой стали может использоваться следующие защитные, антикоррозийные покрытия:

Цинковое покрытие; Хромовое покрытие;

Аналоги ГОСТ 9066-75

Представленные аналогичные изделия в некоторых случаях могут быть не взаимозаменяемыми. Подобную информацию следует уточнить у наших менеджеров.

DIN 975, DIN 976 - Шпилька резьбовая ГОСТ 22032-76 - Шпилька с ввинчиваемым концом

Типы шпильки ГОСТ 9066-75:

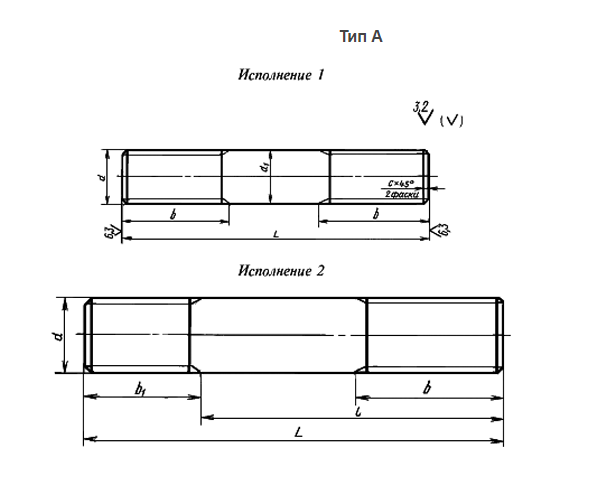

А - шпилька сплошная с одинаковыми номинальными диаметрами резьбы и гладкой части, применяемая для фланцевых соединений трубопроводов паровых котлов, паровых и газовых турбин, арматуры, приборов и резервуаров с температурой металла менее или равной 300°С; Б - шпилька сплошная с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, применяемая для фланцевых соединений турбин, трубопроводов и соединительных частей паровых котлов, паровых и газовых турбин, арматуры, приборов, аппаратов и резервуаров с температурой металла свыше 300°С; В - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С; Г - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов, арматуры с контролируемым затягом шпильки и температурой металла от 0 до 650°С; Д - шпилька с осевым отверстием по всей длине, с номинальными диаметрами резьбы, большими номинального диаметра гладкой части, затягиваемая с нагревом, применяемая для разъемов корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, арматуры, стопорных и регулирующих клапанов с контролируемым затягом шпильки и температурой металла от 0 до 650°С;

Размеры шпилек должны соответствовать указанным на чертежах и в табл. 1, 2.

Диаметр гладкой части d1 шпилек типа А с мелкой резьбой, выполняемой накаткой, при d > 52 мм должен быть равен среднему диаметру резьбы. Допускается диаметр гладкой части шпилек типов Б, В, Г и Д выполнять размером среднего диаметра резьбы, выполненной методом накатки.

Размеры радиусов перехода R и концевых фасок не распространяются на шпильки, резьба которых выполняется методом накатки. Длину ввинчиваемого резьбового конца допускается выполнять равной 1,6 d или 1,8 d на шпильках всех типов.

Допускается на шпильках типов Г и Д не делать расточку осевого отверстия d6, при этом на шпильках типа Г цилиндрический выступ допускается выполнять по высоте I2, равной удвоенному шагу резьбы. Допускается на шпильках типов В, Г и Д осевое отверстие выполнять диаметром d3, равным 6,7 мм для шпилек М30 и М36 и 8,5 мм для шпилек М42 и М48, размеры гнезда под рым-болт - по ГОСТ 4751-73.

Допускается уменьшение диаметра d7 на величину шага резьбы.

d - номинальный диаметр резьбы

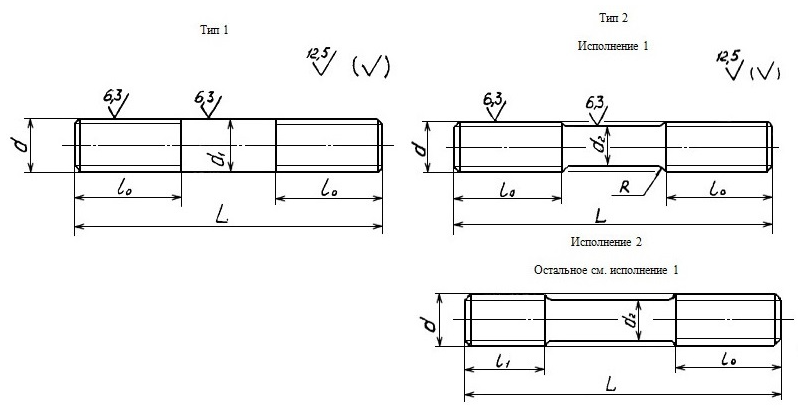

ОСТ 26-2040-96 Шпилька с ввинчиваемым концом для фланцевых соединений

Шпилька с ввинчиваемым концом для фланцевых соединений ОСТ 26-2040-96 с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2).

Применяется в химической, нефтехимической, нефтеперерабатывающей, газовой и др. отраслях. Шпилькой

Класс точности: В.
Марка стали: 3,20,35,45, 40Х.
Класс прочности: 4,8;5,8;6,8;8,8;10,9;12,9.
Аналоги ОСТ: ОСТ 26-2039-96.
